深南大道之畔 粵海街道核心坐落著這么一座與深圳特區互融共進的深圳大學自1983年經教育部批準設立以來深圳大學已經走過39年光陰將于2023年迎來四十周年校慶而她的獻禮工程深圳大學藝術綜合樓項目也于近日迎來全面封頂
深圳大學藝術綜合樓項目承襲標桿工程品質聚焦精益建造水準在多方面均取得了優秀成果一起來了解一下TA的建設故事吧
項目位于深圳市南山區深圳大學粵海校區,總建設面積137736平方米,由藝術樓、外語樓、建筑與城市規劃學院擴建樓、建筑與城市規劃學院實驗樓擴建4個單體建筑組成。
項目建成后將有效擴充學校音樂、美術、舞蹈等專業的教學和辦公空間,也將為先行示范區打造教育強市提供強大助力。
順“石”而為
托穩首道基礎
由于建筑規劃調整,項目前期提供的地勘報告與現場實際差異較大,地層內存在大量花崗巖孤石,工程樁整體遇孤石率達80%,大大降低了施工效率,看著現場幾人高的巨型孤石,項目團隊愁云鎖眉。
△基坑內超體量孤石
既然挪不走,那就融入它。為了減少樁基工程量,項目會同設計及相關專家,對現場情況進行分析,提出將孤石作為持力層的可行性,并進行了分析和計算,最終調整了樁基終孔方案。
△樁身入孤石終孔示意圖
針對在全風化花崗巖以上土層內的孤石,選擇穿透作業進行樁柱施工;針對在全風化花崗巖土層內的孤石,只需打入孤石4.5米便可滿足承載力要求;而其余在強風化花崗巖土層內的孤石,樁柱打入3.7米即可滿足承載力要求。

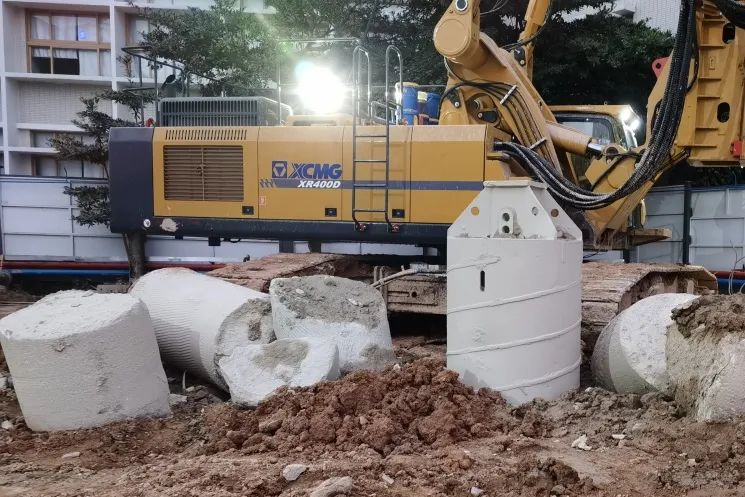

△樁基施工時取出的石樣
順“石”而為,因材施策。這一辦法,大大提高了施工效率,最終也順利通過抗壓靜載試驗,為藝術樓建設托穩了第一道根基。
精研細磨
澆筑平整梁柱
項目藝術樓的劇場、音樂廳等均為大空間、大跨度結構,部分結構梁截面尺寸可達3.2平方米,模板支撐高度最高可達21米,施工難度極大。
△主體結構實體
在結構梁施工中,模板支撐體系還需要應對觀影廳臺階狀結構,多重困難疊加,如何保證澆筑施工安全和質量成效成為該工程的又一難點。為此,項目組織專家論證,最終決定打出一套組合拳。
△高支模實時監測傳感器
一是設置高支模監控裝置,利用高精度傾角傳感器實時采集沉降、傾角等各項參數,實時傳輸監控?cái)?shù)據,對安全問題進行預警。二是采用盤扣式模板支撐體系,提升支撐精準度,提高施工效率,從而確保澆筑成效。
△高大結構柱實體
針對藝術樓南北兩側超高大截面獨立結構柱施工難題,項目通過背楞加固形成整體達6米高的高精密大模板后,再進行現場安裝、卡箍加固,整體增加了模板剛度,有效保證了大截面柱澆筑過程中不變形、拼縫少,整體成型觀感質量?jī)?yōu)良。
精益建造
工藝優化提質效
在藝術樓施工中,大、小劇場屋蓋及廊道均采用大跨度鋼梁結構形式,最大跨度可達28米,單跨鋼梁總重量達到21噸。大體積、大重量都可以克服,但由于大劇場正下方為升降舞臺與階梯看臺位置,無法采用塔吊與汽車吊進行整體吊裝,問題變得棘手起來。
△鋼結構支撐胎架模型
項目根據現場實際情況,采用Tekla軟件對鋼結構進行深化設計,并通過Revit軟件對土建與鋼結構模型進行整合,通過BIM技術模擬現場實際安裝思路,確保提前發現碰撞干涉問題,有效保障了鋼結構安裝的有序推進。
△鋼結構安裝模擬
在鋼結構正式吊裝過程中,技術團隊還面臨著最后一道關卡。實驗劇場與音樂廳舞臺鋼結構安裝于土建結構下方,土建結構樓面已封頂,鋼結構無法從上往下吊裝至安裝位置。
△劇場鋼結構吊掛安裝
針對這一問題,技術團隊最終采用曲臂式高空車與升降車相結合的方式進行逆向安裝,其中一部分框架結構采用地面模塊化拼裝完成后整體提升至指定位置。這一安裝方案得到論證專家們的一致通過,為劇場鋼結構高效施工掃清了技術障礙。
