水紋波浪形***碳噴涂電解板吊頂施工技術
信息來源： 信息提供日期：2020-12-07 瀏覽：1600
殷俊濤、張龍洋
中建二局第二建筑工程有限公司 廣東深圳 518052
【摘要】吊頂裝飾是公共建筑裝飾藝術的一個重要組成元素，傳統的吊頂形式已經不能滿足人民對于室內大跨度空間氛圍的追求，良好的泛光效果、富有動感的設計語言、承載著乘風破浪、勇往直前、奔涌不息寓意的波浪形吊頂應運而生。而波浪形吊頂施工的材料選擇、規格尺寸及空間排布成為裝飾效果的控制要點。目前室內波浪形吊頂多為木質板或pvc板材質加工而成，雖然重量較輕，但達不到不燃的燃燒等級要求，并且吊頂板拼接部位縫隙較為明顯，不嚴密；如果采用實心鋁板，雖然金屬質感強烈，但是重量較重，拼接接頭縫隙部位處理困難，對吊頂龍骨及頂棚的承載力要求高，具有一定的安全隱患，如果采用蜂窩鋁板，雖然質量輕且質感強，但是存在折疊焊接加工困難，難以達到薄壁和弧形的要求。通過采用水紋波浪形***碳噴涂空心電解板吊頂技術，提出一種便于安裝、重量輕、防火性能好、觀感品質好的吊頂制作及安裝方案。
【關鍵詞】水紋波浪形吊頂板；電解板；插接板；夾具
Construction Technology of Ripple Wave Fluorocarbon Spraying Electrolytic Plate Suspension Roof
ZHANG Longyang TIAN Xiaohang
The Second Construction Engineering Company Ltd. of China Construction Second Engineering Bureau,
Shenzen, Guangdong 518052, China
1 工程概況
本工程為前海展示廳擴建工程，場地位于深圳市南山區月亮灣大道與前灣一路交界處西南側，總建筑面積約為960平米，其中835平米為擴建展示廳，125平米為設備用房，展示廳最高處標高8.0m，結構為框架結構。本工程擴建展示廳為展示深圳市前海經濟特區的重要單位建筑，是前海管理局建設“粵港澳深度合作示范區和城市新中心”戰略對外的宣傳平臺。其室內吊頂設計方案為波浪形，，因其工期緊張，且對施工品質要求高，本工程通過采用水紋波浪形***碳噴涂電解板施工技術，在建筑吊頂營造波光粼粼的水浪效果。方案設計效果圖如下圖1：
圖1 波浪形吊頂效果圖
2 總體思路
根據本工程結構形式特點及吊頂板制作施工技術，在施工方案的選擇上要遵循以下原則：
（1）水波浪板的深化設計：在室內裝飾裝修圖紙深化設計階段，要結合結構和建筑設計圖紙對建筑吊頂進行深化設計。在施工開始階段確定吊頂板長度及其波浪形比例，提前由工廠加工，施工工序進行至吊頂工序即可進場施工安裝。
（2）電解板***碳噴涂：電解板需嚴格進行三層涂料施工，保證其施工質量和觀感效果。首先噴涂富鋅底漆一遍，為底漆層；然后噴涂環氧云鐵漆一遍，為中漆層；最后噴涂***碳漆一遍，為面漆層。
（3）成型吊板的排布安裝：為營造良好的水紋波浪形效果，本工程制作標準板、非標準板進行組合排布。施工需嚴格按照深化設計方案進行排布，并做到拼接嚴絲合縫、吊掛橫平豎直。
3 工藝流程
電解板、鍍鋅鋼板備料→電解板切割、折疊、焊接、打磨接口制成標準及非標準吊板、插接板；鍍鋅鋼板切割制成吊板夾具→鉆定位孔→富鋅底漆、環氧云鐵漆、***碳漆依次噴涂→吊板植入插接板→夾具與吊頂龍骨連接→吊板與夾具連接
4 關鍵技術
4.1 電解板及吊板夾具的加工技術
（1）電解板的加工：根據設計圖紙，需要將電解板加工成為若干塊標準吊板（圖2、3中2）、非標準吊板（圖2中1）和插接板（圖3中7）。插接板有分別與標準吊板兩側邊適配的兩種尺寸，將插接板插入到標準吊板的左側空腔內或右側空腔內，插接板伸出標準吊板，然后將插接板與標準吊板焊接為一體。標準吊板、非標準吊板及插接板如下圖2、圖3：
注明：1-非標準吊板 2-標準吊板
圖2 標準吊板、非標準吊板示意圖
注明：2-標準吊板 7-插接板
圖3 標準吊板、插接板示意圖
選用壁厚0.5mm的電解板，在工廠內經過切割、折疊、焊接、打磨加工成標準吊板和插接板，根據設計圖紙對若干塊標準吊板進行垂直于長直邊方向不同比例分割，形成用于左右端收邊的非標準吊板。在標準吊板的其中一側部內腔內插入插接板并焊接，插接板伸出標準吊板外的長度100mm，插接板的厚度等于吊板的空心腔體厚度。在標準吊板和非標準吊板的上部設定點鉆孔。加工好的標準吊板及插接板如下圖4：
圖4 加工好的標準吊板及插接板

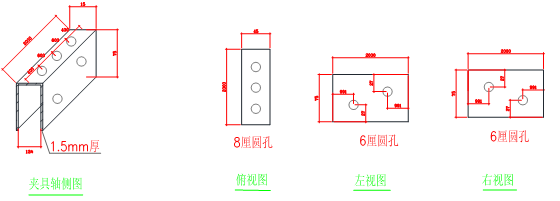

（2）吊板夾具加工：采用1.5mm厚的鍍鋅鋼板，截取2000mm長、165mm寬進行折彎形成U型結構，然后在兩個側面和頂面的設定位置鉆孔。夾具大樣如下圖5：
圖5 夾具大樣圖及效果圖
（3）***碳噴涂：對標準吊板、非標準吊板和吊板夾具進行***碳漆噴涂工藝處理。首先噴涂富鋅底漆一遍，為底漆層；然后噴涂環氧云鐵漆一遍，為中漆層；最后噴涂***碳漆一遍，為面漆層。
（4）現場預留安裝位置：對鍍鋅鋼方通鉆上下通透的安裝孔，將若干根鍍鋅鋼方通頂部焊接到屋頂的鋼結構上。
4.2吊頂板的排布技術
水紋波浪形***碳噴涂電解板吊頂組合方式包括沿前后方向布置的若干組吊板組件，每組吊板組件均包括沿前后方向依次排列布置的A、B、C、D、E五排吊板組件，吊板組件由前到后依次分為第1，2，3……，n組，n為自然數，其中奇數組吊板組件為A→B→C→D→E排列并依次循環，偶數組吊板組件為E→D→C→B→A排列并依次循環。五排吊板組件均包括左右兩端部的非標準吊板和中間部分串聯的若干塊標準吊板，串聯后吊板上側邊沿齊平、下側邊沿形成上下起伏的波浪狀結構，波浪狀結構的波峰或波谷同向依次推進。吊頂板立面及平面排列如下圖6、圖7：
每塊標準吊板的厚度為10mm，長度均為2000mm、兩側邊的高度分別為410mm和200mm，標準吊板的下側邊沿為波浪線，相鄰兩塊吊板410mm高度側邊對接形成波峰，200mm高度側邊對接形成波谷。吊板均為空心結構，左端和右端均敞口，相鄰吊板之間通過插接板對接，插接板左右兩側均插入到吊板內。

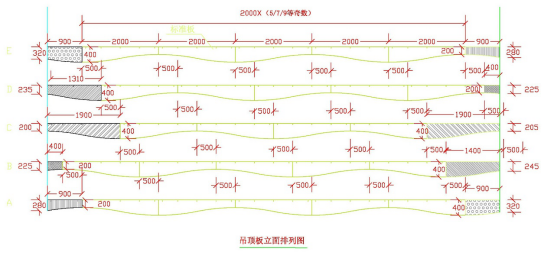

圖6 五排吊板組件立面示意圖

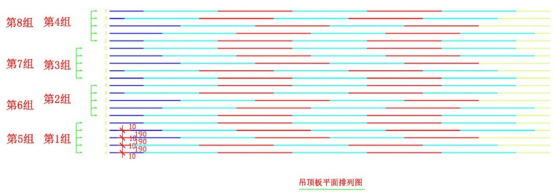

圖7 吊頂板平面排列圖
4.3吊頂板的安裝技術
吊板組件通過定制夾具固定，夾具與吊頂龍骨連接。夾具的側部和頂部均鉆有連接孔位，下端敞口，吊板上側伸入到夾具內并通過φ6螺栓和M6螺帽與夾具連接。夾具頂部與吊頂龍骨用M8螺帽扭緊以固定夾具，然后螺栓穿過龍骨預留孔，并用M8雙螺帽扭緊固定完畢。安裝節點如下圖8、圖9：
注明：2-標準吊板 3-吊頂龍骨方通 4-吊板夾具吊頂螺栓 5-吊板夾具 6-吊板夾具緊固螺栓 7-插接板
圖8 吊板安裝各部分示意圖
圖9 吊頂連接A-A剖面圖及實例
每排吊板組件均還包括水平設置的龍骨吊架，龍骨吊架包括沿左右和前后水平方向縱橫交錯設置的若干根鍍鋅鋼方通，鍍鋅鋼方通頂部固定連接在屋頂上，鍍鋅鋼方通通過若干條吊掛螺栓組件連接著U型的吊板夾具，吊掛螺栓組件均沿前后方向水平設置且在高度上一高一低，吊板夾具下端敞口，標準吊板和非標準吊板上側邊伸入到吊板夾具內并通過若干條連接螺栓組件與吊板夾具連接。
先確定若干組吊頂組件由前向后的安裝順序，再確定每組吊頂組件中的A、B、C、D、E五排吊板組件由前向后的安裝順序，最后確定每排吊板組件由左向右的安裝順序。一排吊板組件由左向右的安裝順序為：使用連接螺栓組件6（圖8中6）先將左端的一塊非標準吊板安裝到左側部的吊板夾具5（圖8中5）上，然后將最左側的一塊標準吊板左端預先設置的插接板插入到左端安裝好的非標準吊板的右端空腔內，使用連接螺栓組件將最左端的非標準吊板與吊板夾具連接，按照先對應插入插接板再擰上連接螺栓組件的方式依次安裝這一排吊板組件的標準吊板和右端的一塊非標準吊板，接著按照這一排吊板組件的安裝方式將第一組吊頂組件的標準吊板和非標準吊板安裝完成，接著安裝第二組吊頂組件的標準吊板和非標準吊板，直到將室內所有組的吊頂組件的標準吊板和非標準吊板完成。完成后的吊頂如下圖10：
圖10 吊頂安裝成型后效果
5總結
通過現場實踐結果及分析得出結論：
（1）采用0.5mm厚的電解板（板外皮厚度10mm）折疊形成的空心薄壁波浪形吊板，與鋁材或其他合金材料相比造價低廉，且內部為空心，節約了材料和成本，質量輕，滿足阻燃要求，表面噴涂***碳漆可突顯出同鋁板表面同樣的銀色質感。
（2）電解板分為標準吊板和非標準吊板，板與板之間通過插接的方式拼接，接縫嚴密，通過板之間的不同排列組合形成長條形的波紋，達到了流水波光粼粼的效果。
（3）U型結構夾具通過1.5mm厚的鍍鋅鋼板折彎而成，夾具兩個側面和頂面鉆有連接孔，采用螺栓組件同吊頂龍骨及吊板連接，滿足安全承載力的要求。
6效益分析
通過水紋波浪形***碳噴涂電解板吊頂施工技術的使用，每個空心吊板相較實心吊板節省材料約30%，同時對結構承載力要求降低30%，經濟效益顯著。
本技術提供一種便于安裝、重量輕、防火性能好、安裝質量及觀感品質均好的吊頂施工解決方案，擺脫了常規吊頂板的工期的局限性，在短時間內營造出良好的波浪吊頂效果，得到了業主的好評，產生了良好的社會效益。在公共建筑波浪形吊頂中可獲得廣泛的應用。
參考文獻：
【1】王磊,王若泉,李翠,淺析鋁板吊頂施工技術[J]. 建材與裝飾, 2018(33).
【2】趙丁毅,張曉東,王合林,某報告廳雙曲鋁板吊頂應用研究[J].建筑技術開發, 2017(18).
【3】郭俊， 異型扭曲面不銹鋼網架與鋁板吊裝工藝與安全分析[J]，中國房地產業, 2017(14).
【4】劉永濤，陳剛，韓光軍，大空間雙曲面室內鋁板吊頂施工技術[J]，建筑施工，2014（2）.
【5】徐亮，王立方，欒華鋒，不規則連續雙曲無合作目標空間實時測量定位安裝吊頂技術研究[J]，工業C，2014（2）.
【6】賽強，鄭蘭蘭，鋁板吊頂施工技術[J]，中國新技術新產品：2011（11）.
